1. Giới thiệu: Van Điện từ Thủy lực WH43-G02-C2-A220 CML

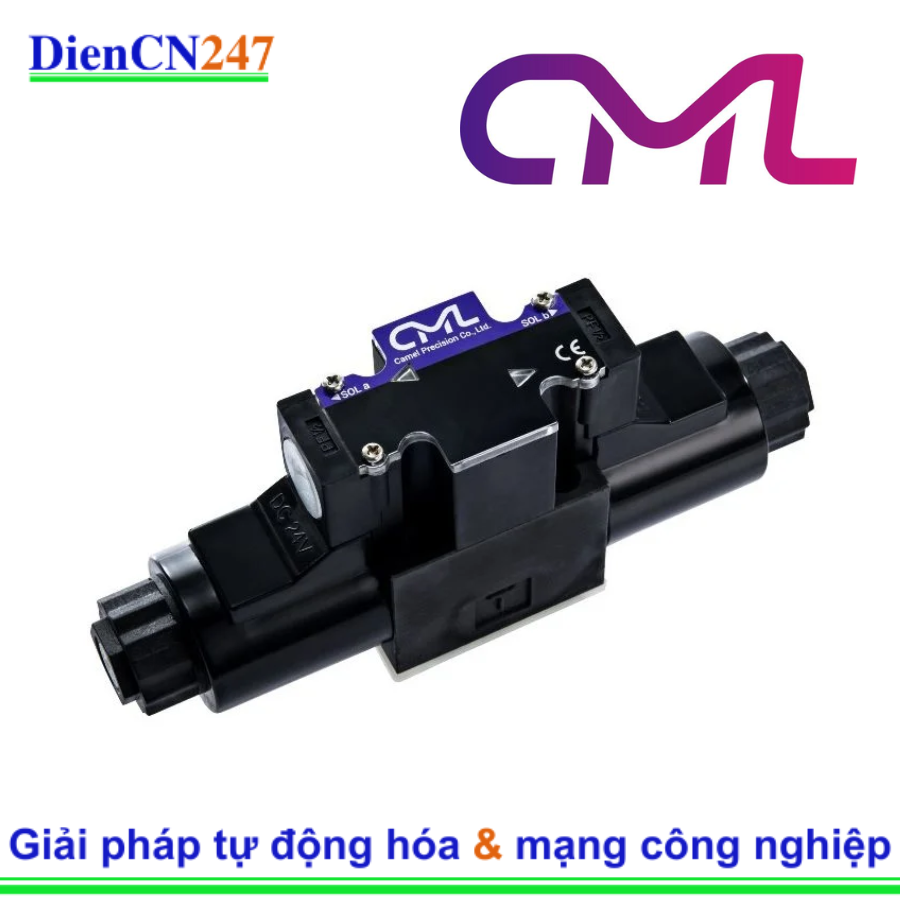

WH43-G02-C2-A220 là một mẫu Van Điều khiển Hướng bằng Điện từ (Solenoid Directional Control Valve) hiệu suất cao, thuộc dòng WH Series của nhà sản xuất CML (Camel Precision) từ Đài Loan.
Van này đóng vai trò thiết yếu trong các hệ thống thủy lực, được dùng để điều khiển hướng, khởi động và dừng dòng chất lỏng thủy lực (dầu). Với thiết kế đặc trưng của dòng WH, van cung cấp lưu lượng lớn và vận hành ổn định, chính xác trong các ứng dụng công nghiệp nặng.
Phân tích Mã sản phẩm:
| Phần Mã | Ý nghĩa | Chi tiết |
| WH | Product Series | Van điện từ lưu lượng cao |
| 43 | Positions | 4 Cửa, 3 Vị trí (4 Ways, 3 Positions) |
| G02 | Nominal Diameter | Kích thước danh nghĩa G02 (1/4 inch hoặc 6 mm), tương đương tiêu chuẩn ISO/CETOP 3 / NFPA D03 / DIN NG 6 |
| C2 | Spool Type | Loại C2 (Kiểu cuộn van, thường là vị trí trung tâm đóng hết: tất cả các cửa P, A, B, T đều bị chặn khi không kích hoạt điện từ) |
| A220 | Coil Voltage | Điện áp cuộn dây AC 220V (50/60Hz) |
2. Đặc trưng và Lợi ích Nổi bật
Van WH43-G02-C2-A220 sở hữu những đặc tính kỹ thuật giúp tối ưu hóa hiệu suất và độ bền trong môi trường thủy lực công nghiệp:
- Thiết kế Wet Solenoid (Điện từ ướt): Giúp cuộn dây điện từ vận hành êm ái, chuyển động nhẹ nhàng và không gây va đập, từ đó kéo dài tuổi thọ của van.
- Lưu lượng Lớn & Hiệu suất Cao: Thiết kế kênh đôi (Dual-channel) với trở kháng thấp cho phép van đạt lưu lượng định mức cao (thường 63LPM cho size G02) và hoạt động hiệu quả.
- Áp suất Cao: Có khả năng hoạt động dưới áp suất tối đa lên tới 210bar (∼3045PSI), phù hợp với hầu hết các hệ thống thủy lực công nghiệp.
- Tiêu chuẩn Lắp đặt Quốc tế: Tuân thủ các tiêu chuẩn lắp đặt ISO/CETOP 3 / DIN NG 6, đảm bảo khả năng thay thế và lắp đặt dễ dàng.
- Đèn báo Hướng: Tích hợp đèn báo hiển thị trạng thái chuyển mạch của van, giúp người vận hành dễ dàng giám sát.
3. Thông số kỹ thuật Chính
| Thông số Kỹ thuật | Giá trị Tiêu chuẩn (G02) |
| Áp suất Vận hành Tối đa | 210bar (315kgf/cm2) |
| Lưu lượng Định mức Tối đa | 63LPM |
| Áp suất Đường T (Tank) Tối đa | 100bar |
| Loại Van | 4 cửa, 3 vị trí (4/3) |
| Kiểu Cuộn van (Spool Type) | C2 (Trung tâm chặn hết) |
| Kích thước Lắp đặt (Nominal) | G02 (CETOP 3 / NG 6) |
| Điện áp Cuộn dây | AC 220V (50/60Hz) |
| Loại Dầu Thủy lực | Dầu khoáng (Mineral oil) |
| Độ nhớt Dầu Đề nghị | 15…310cSt |
| Nhiệt độ Dầu Đề nghị | 0…50∘C (Max. range: −25…90∘C) |
4. Ứng dụng Phổ biến
Nhờ khả năng điều khiển hướng chính xác và độ bền cao, van WH43-G02-C2-A220 CML được ứng dụng rộng rãi trong:
- Máy Công cụ và Gia công Kim loại: Điều khiển chuyển động của xi lanh và motor thủy lực trong máy cắt, máy đột dập, và máy gia công CNC.
- Công nghiệp Ép và Đúc: Sử dụng trong các hệ thống thủy lực của máy ép thủy lực, máy đúc khuôn (Die casting machine) nóng và lạnh.
- Máy Móc Chuyên dụng: Lắp đặt trong các hệ thống nâng hạ (như thang máy ô tô), máy móc xây dựng và thiết bị làm khuôn.
- Hệ thống Tự động hóa Thủy lực: Điều khiển các actuator (cơ cấu chấp hành) trong các dây chuyền sản xuất tự động yêu cầu điều khiển vị trí 3 trạng thái.
