1. Giới thiệu của YD1523C9012 Ross Controls

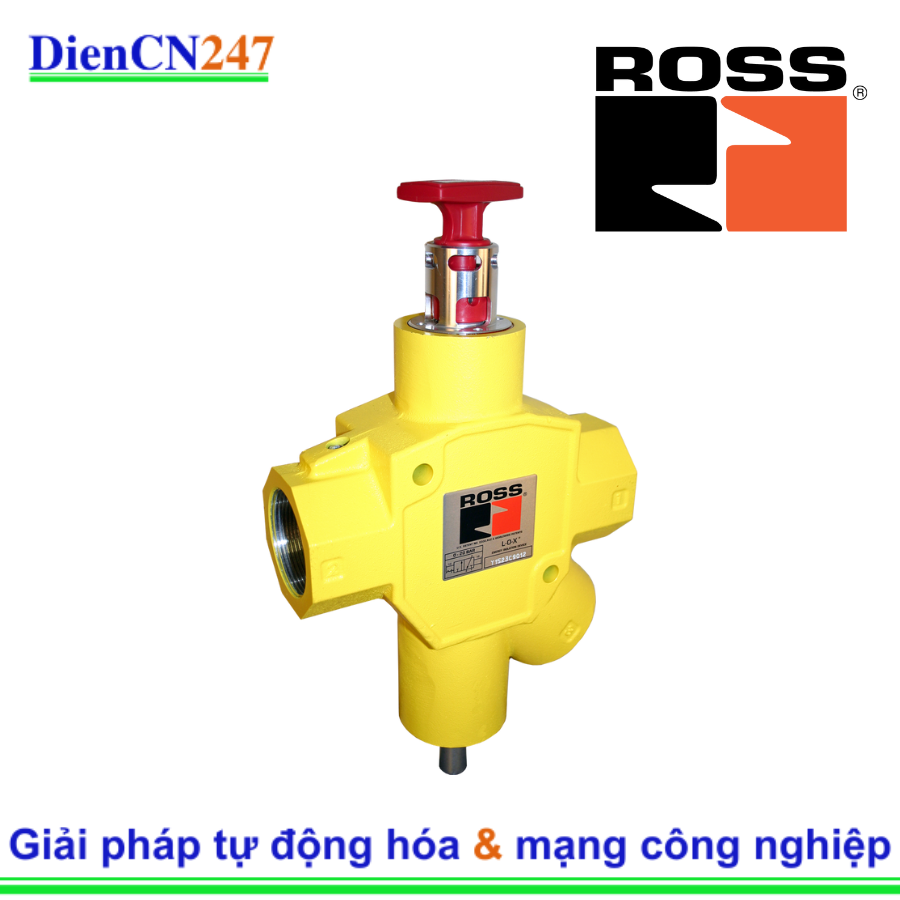

Ross Controls là thương hiệu có uy tín lâu năm trong ngành công nghiệp khí nén, đặc biệt nổi tiếng với các sản phẩm an toàn. Van L-O-X® Series 15, trong đó có YD1523C9012, là một phần quan trọng trong việc đảm bảo an toàn vận hành máy móc bằng cách nhanh chóng cô lập nguồn khí nén và xả áp suất còn lại trong hệ thống. Van này dễ dàng nhận biết với thân màu vàng và tay cầm màu đỏ, thể hiện rõ ràng trạng thái ON/OFF.
2. Đặc trưng nổi bật
YD1523C9012 sở hữu nhiều đặc điểm quan trọng, tập trung vào chức năng an toàn và hiệu suất:
Chức năng 3/2 (3-way 2-position): Đây là van 3 cửa 2 vị trí, có nghĩa là nó có 3 cổng (cấp khí, đầu ra, xả) và 2 trạng thái (mở/đóng). Khi van ở vị trí OFF (đóng), nó sẽ chặn nguồn cấp khí nén và đồng thời xả nhanh chóng khí nén còn lại ở phía hạ lưu, đảm bảo không còn áp suất nguy hiểm trong hệ thống.
Kích thước cổng lớn: Các cổng xả khí có kích thước đầy đủ (bằng hoặc lớn hơn cổng cấp), cho phép xả khí nhanh chóng từ phía hạ lưu, làm giảm thời gian chờ đợi an toàn. Các cổng này có ren để lắp bộ giảm âm hoặc đường xả từ xa.
Khóa an toàn: Van được thiết kế chỉ cho phép khóa (padlockable) ở vị trí OFF (đóng). Điều này ngăn chặn việc vô tình cấp khí nén trở lại trong quá trình bảo trì, tuân thủ các quy định an toàn như OSHA và ANSI về LOTO.
Vận hành thủ công trực tiếp: Tay cầm lớn cho phép vận hành thủ công trực tiếp, đơn giản bằng cách đẩy/kéo để chuyển trạng thái ON/OFF.
Độ bền cao và dễ dàng chuyển đổi: Sử dụng phớt Fluorocarbon giúp van chuyển đổi vị trí dễ dàng, ngay cả sau thời gian dài không hoạt động. Vật liệu thân van là nhôm đúc (Cast Aluminum) và cuộn van (spool) bằng thép không gỉ (Stainless Steel), đảm bảo tuổi thọ và khả năng chống ăn mòn.
Cổng cảm biến tích hợp: Bao gồm một cổng cảm biến để xác minh áp suất. Có thể kết nối với một chỉ báo trực quan (pop-up indicator) hoặc công tắc áp suất điện để xác nhận không còn áp suất trong hệ thống.
Đạt chuẩn an toàn: Xếp hạng Safety Category 1 và Performance Level PL c, cho thấy mức độ an toàn cơ bản của thiết bị.
3. Thông số kỹ thuật
Series: 15 Series High-Capacity Lockout L-O-X® Valves
Kiểu tác động: Thủ công (Manual)
Chức năng: Van 3 cửa 2 vị trí (3/2 Valve)
Thiết kế: Dạng cuộn (Spool Construction)
Vật liệu thân van: Nhôm đúc (Cast Aluminum)
Vật liệu cuộn/piston: Thép không gỉ (Stainless Steel)
Vật liệu phớt: Fluorocarbon
Loại ren: G-Thread (ren tiêu chuẩn ISO 228)
Kích thước cổng:
Cổng vào (Inlet Size): 2 inch
Cổng ra (Outlet Size): 2 inch
Cổng xả (Exhaust Size): 2 inch
Kích thước thân van (Body Size): 2
Lắp đặt: Nối tiếp đường ống (In-line)
Lưu lượng:
Cổng 1-2 (cấp đến ra): 40.0 Cv (tương đương 39.000 Nl/phút)
Cổng 2-3 (ra đến xả): 52.0 Cv (tương đương 51.000 Nl/phút)
Nhiệt độ môi trường: 4°C đến 80°C (40°F đến 175°F)
Nhiệt độ môi chất: 4°C đến 80°C (40°F đến 175°F)
Môi chất khí: Khí nén đã lọc (Filtered Air)
Áp suất hoạt động: 0 đến 10 bar (0 đến 150 psig)
Kích thước (ước tính):
Chiều dài: 208.3 mm (8.2 inch)
Chiều rộng: 76.2 mm (3.0 inch)
Chiều cao: 376.4 mm (14.82 inch)
Trọng lượng: Khoảng 3.7 kg (8.3 lbs)
Chứng nhận an toàn: Safety Category 1, PL c (theo EN ISO 13849-1), EAC Declaration. Không có chứng nhận CE, DGUV, CSA/UL cho mẫu này.
4. Ứng dụng
Van Ross Controls YD1523C9012 là một thiết bị an toàn thiết yếu, được sử dụng rộng rãi trong các ứng dụng công nghiệp nơi cần thực hiện các quy trình khóa/thẻ (Lockout/Tagout) để đảm bảo an toàn cho nhân viên:
Cách ly năng lượng khí nén: Tại điểm cấp khí chính cho máy móc hoặc một phân đoạn của hệ thống khí nén trước khi bảo trì, sửa chữa, hoặc điều chỉnh.
Ngành sản xuất chung: Dùng trong các dây chuyền lắp ráp, máy đóng gói, máy gia công kim loại, nơi công nhân cần tiếp cận các bộ phận chuyển động hoặc các khu vực nguy hiểm của máy.
Công nghiệp dập kim loại: Đặc biệt quan trọng trong các máy ép, máy dập để đảm bảo không còn áp suất khí nén trong hệ thống ly hợp/phanh trước khi tiếp cận.
Các ứng dụng tự động hóa: Cô lập nguồn khí nén cho các robot, xi lanh khí nén, hoặc các bộ phận chấp hành khác để ngăn ngừa chuyển động bất ngờ.
Ngành sản xuất thủy tinh, nhôm, thép: Đảm bảo an toàn trong các quy trình sản xuất có sử dụng hệ thống khí nén.
