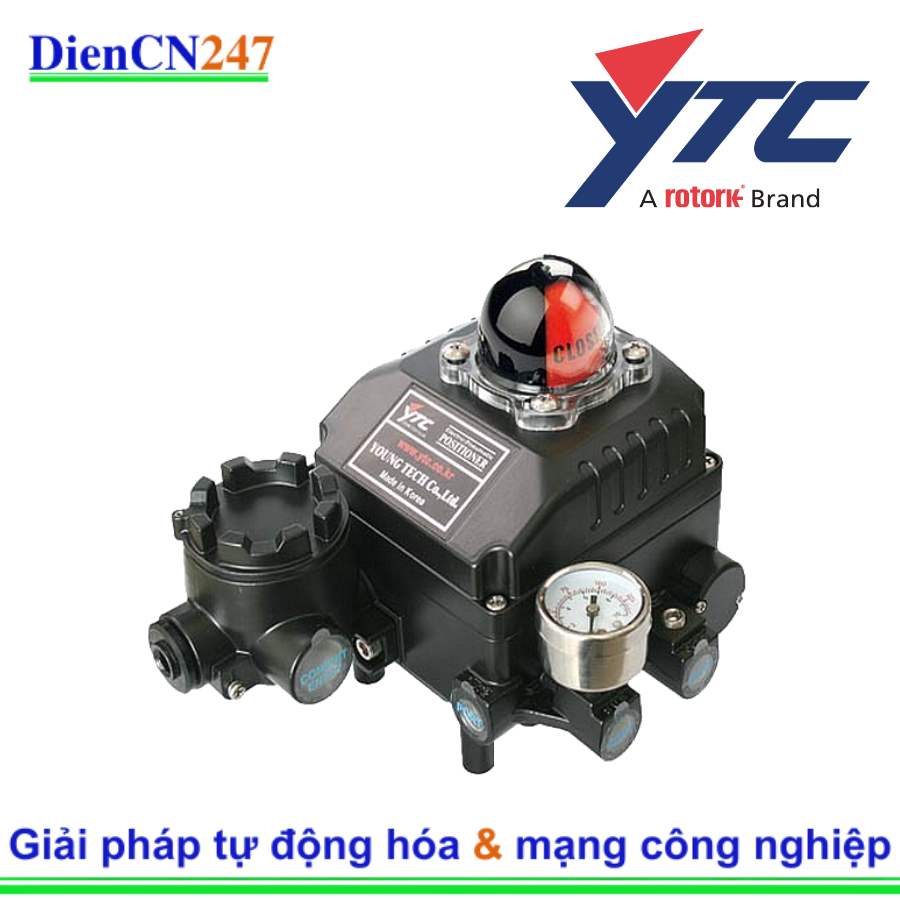

1. Giới thiệu YT-1000R DN132H00 YTC Rotork

Bộ điều khiển YT-1000R DN132H00 là thiết bị định vị van khí nén dạng quay chất lượng cao. Thiết bị này nhận tín hiệu điện 4-20mA từ bộ điều khiển trung tâm. Sau đó nó chuyển đổi thành áp suất khí nén để điều khiển góc mở của van. Sản phẩm thuộc dòng YT-1000R nổi tiếng của hãng YTC Rotork. Đây là giải pháp tối ưu cho việc điều khiển chính xác các dòng van điều khiển. Thiết bị đảm bảo hệ thống vận hành ổn định trong nhiều điều kiện công nghiệp khác nhau.

2. Đặc trưng

• Thiết kế vỏ nhôm đúc áp lực giúp chống ăn mòn và chịu va đập tốt.
• Khả năng phản hồi cực nhanh và độ chính xác điều khiển rất cao.
• Cấu tạo đơn giản giúp người dùng dễ dàng bảo trì và sửa chữa định kỳ.
• Tiết kiệm năng lượng nhờ mức tiêu thụ khí nén ở trạng thái tĩnh rất thấp.
• Thay đổi giữa tác động thuận và tác động nghịch một cách dễ dàng.
• Tích hợp sẵn bộ giảm chấn giúp thiết bị hoạt động êm ái hơn.
• Trang bị đồng hồ đo áp suất hiển thị rõ ràng và trực quan.
• Khả năng chống rung tốt phù hợp lắp đặt trên các đường ống lớn.

3. Thông số kỹ thuật

• Tín hiệu đầu vào: 4 ~ 20 mA DC.
• Trở kháng đầu vào: 250 +/- 15 Ohm.
• Áp suất cấp khí tối đa: 0.14 ~ 0.7 MPa.
• Góc quay hoạt động: 0 ~ 90 độ.
• Kết nối đường khí: PT 1/4 hoặc NPT 1/4.
• Kết nối dây điện: G 1/2 hoặc NPT 1/2.
• Cấp độ bảo vệ: IP66 chống bụi và nước hoàn hảo.
• Nhiệt độ môi trường làm việc: -20 đến 70 độ C.
• Độ tuyến tính: +/- 1% F.S.
• Độ trễ: 1% F.S.
• Độ nhạy: +/- 0.2% F.S.
• Vật liệu chế tạo thân: Nhôm đúc.

4. Ứng dụng

• Lắp đặt trên các dòng van bi điều khiển khí nén dạng quay.
• Sử dụng cho van bướm khí nén trong các hệ thống xử lý nước.
• Kiểm soát lưu lượng chất lỏng trong các nhà máy hóa chất và dầu khí.
• Điều tiết hơi nóng trong hệ thống lò hơi và nhiệt điện.
• Ứng dụng trong dây chuyền sản xuất thực phẩm và đồ uống sạch.
• Kiểm soát áp suất khí gas trong các trạm phân phối năng lượng.
• Sử dụng trong hệ thống điều hòa không khí công nghiệp quy mô lớn.
• Tự động hóa các quy trình sản xuất giấy và bột giấy hiện đại.
