1. Giới thiệu Z-LASER Z5-X20-H-F-640-elp45

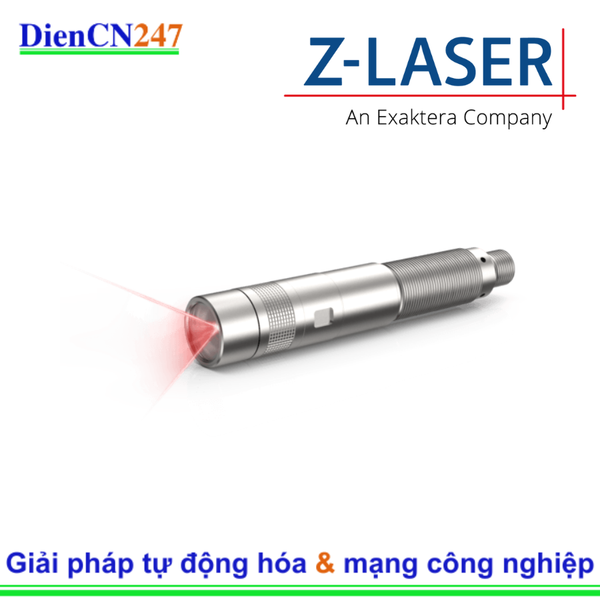

( Item : 722135003 ) Z-LASER Z5-X20-H-F-640-elp45 là mô-đun laser hiệu suất cao, phát ra tia laser màu đỏ với bước sóng 640 nm. Tên gọi mô-đun này cho thấy nó có công suất 5 mW (Z5), sử dụng vỏ đường kính $\Phi 20$ mm (X20), có khả năng điều chỉnh tiêu cự bằng tay (Hand-Focusable - H-F), và tạo ra một đường kẻ với góc mở $45^\circ$ (elp45 - sử dụng thấu kính Powell cho đường kẻ đồng nhất). Nhờ quy trình sản xuất tự động và robot căn chỉnh quang học, dòng ZX20 đạt được độ chính xác hàng đầu trong ngành, làm cho nó trở thành lựa chọn lý tưởng cho các hệ thống yêu cầu độ chính xác cao.

2. Đặc trưng

Các đặc trưng kỹ thuật và vật lý nổi bật của mô-đun laser này bao gồm:

• Độ Chính Xác Cao: Thiết bị nổi bật với độ chính xác cao, thể hiện qua sai số định hướng (boresight error) điển hình nhỏ hơn $0.8$ mrad, cực kỳ quan trọng cho các phép đo lường và định vị chính xác.
• Tia Laser Đồng Nhất: Nó sử dụng thấu kính Powell để tạo ra một đường kẻ laser có cường độ đồng nhất (Homogeneous Line) trên toàn bộ chiều dài, giảm thiểu các điểm nóng và đảm bảo chất lượng chiếu sáng tối ưu cho cảm biến camera.
• Thiết Kế Chắc Chắn: Vỏ ngoài công nghiệp bền bỉ, đạt chuẩn bảo vệ IP67, giúp thiết bị chống bụi hoàn toàn và chịu được việc ngâm nước tạm thời, cho phép hoạt động tin cậy trong các điều kiện môi trường khắc nghiệt.
• Điều Chỉnh Tiêu Cự: Thiết kế cho phép điều chỉnh tiêu cự bằng tay (Hand-Focusable) mà không cần dụng cụ đặc biệt, giúp người dùng dễ dàng căn chỉnh đường laser phù hợp với khoảng cách làm việc từ $100$ mm đến $10.000$ mm.
• Công Suất Ổn Định: Tích hợp tính năng APC (Automatic Power Control) giúp duy trì công suất đầu ra laser ổn định (thường $\pm 3\%$) ngay cả khi nhiệt độ môi trường hoạt động thay đổi, kéo dài tuổi thọ sản phẩm.

3. Thông số kỹ thuật

Mô-đun này có các thông số chính sau:

• Bước sóng: $640$ nm (Ánh sáng đỏ).
• Công suất đầu ra: $5$ mW (Phân loại Laser Class 2).
• Góc chiếu tia: $45^\circ$.
• Đường kính vỏ: $\Phi 20$ mm.
• Tiêu cự: Có thể điều chỉnh bằng tay.
• Điện áp cung cấp: Thường trong dải rộng từ $5$ VDC đến $30$ VDC.
• Cấp bảo vệ: IP67.
• Kết nối: Thường qua đầu nối M12 4-pin.

4. Ứng dụng

Với các đặc điểm về độ chính xác và độ bền, Z5-X20-H-F-640-elp45 là một công cụ thiết yếu trong các hệ thống công nghiệp:

• Thị Giác Máy (Machine Vision): Ứng dụng chính là làm nguồn sáng cấu trúc cho tam giác laser (laser triangulation) để thu thập dữ liệu $3$D, kiểm tra biên dạng, đo lường kích thước và kiểm tra bề mặt chi tiết trong quá trình tự động hóa.
• Định Vị và Căn Chỉnh: Chiếu đường kẻ chính xác lên vật liệu làm việc (như gỗ, đá, kim loại, vải) để định vị vị trí cắt, khoan hoặc lắp ráp, giúp người vận hành căn chỉnh nhanh chóng và chính xác.
• Kiểm Soát Chất Lượng và Đo Lường: Được tích hợp vào máy đo kiểm hoặc dây chuyền sản xuất để xác định các lỗi, vết nứt, hoặc đo lường sự sai lệch kích thước với độ chính xác cao.
• Tích hợp OEM: Thích hợp để tích hợp như một thành phần cảm biến chính xác cao vào các hệ thống robot, máy móc gia công hoặc thiết bị đo lường chuyên dụng.

5. Bài viết khác

1 100% Germany  Origin

Z -Laser Vietnam

Item : 722135003

Z-LASER Z5-X20-H-F-640-elp45

SYSTEM SPECIFICATIONS:

Wavelength 640nm

Wavelength tolerance ±10nm

Wavelength drift (typ.) 0,25nm/K

Output power 5mW

Spatial mode Single Transverse Mode

RMS noise (20 Hz up to 20 MHz, typ.) <0,5%

Peak-to-Peak noise (20 Hz up to 20 MHz,

<1%,

typ.)

Boresight Error (typ.) typ. 3mrad

Pointing Stability <10µrad / K

Stability of output power ±3 % over the entire temperature range

Start-up time <2sec

Operating mode APC

Laser class (EN 60825-1) 1M

ELECTRICAL SPECIFICATIONS:

Supply Voltage 5-30VDC

Operating current (max.) <500mA

Electrical Isolation Potential-free housing

Connection I M12 5-Pin: A-Coding Male Connector

Power consumption <2.5W

Optional Interface I²C, RS-232 (5V)

OPTICAL SPECIFICATIONS:

Projection Line, homogenous intensity distribution

Optical configuration Extended DoF (elp)

Fan angle 45°

Line straightness <0,05%

Line orientation Parallel to indentation in the clamping area

Focus range focusable from 100mm to 10.000mm

Maximum frequency up to 400kHz

Rise time <100ns

Fall time <100ns

Signal level < +0,9V (VIL_max) & > +2,2V (VIH_min)

max. Input Voltage Vin 27VDC

Maximum bandwidth <10Hz

Linearity <5% (from 10% to 100% of laser power)

Active range 0-2VDC

Impedance 100 kΩ to internal VCC (3.3 V)

max. Input Voltage Vin 27VDC

ENVIRONMENTAL CONDITIONS:

Working Temperature -10°C to +50°C / 14°F to +122°F

Storage temperature -40°C to +85°C / -40°F to +185°F

Humidity < 90%, non-condensing

Dissipated heat (max.) <1W

Shock and vibration Acc. IEC EN 61373:2011, Cat. 2

MECHANICAL SPECIFICATIONS:

Weight (net) 125g / 0.28 lbs

Dimensions (ø x L) 20h7 x 117mm / 0.79 x 4.61 in

Material Stainless steel

Protection class IP67
