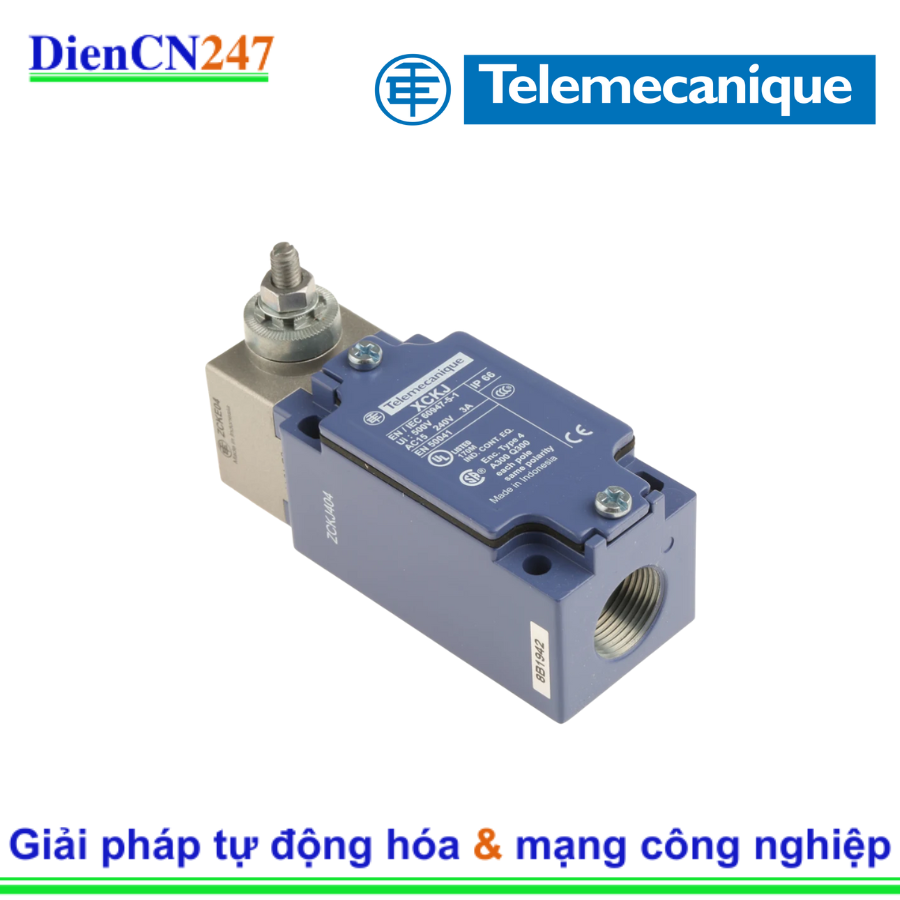

1. Giới thiệu ZCKJ404 Schneider Telemecanique

ZCKJ404 Schneider Telemecanique là thân công tắc hành trình (limit switch body) thuộc dòng sản phẩm OsiSense XC Standard () của Telemecanique Sensors (nay là một thương hiệu của Schneider Electric). Điểm đặc biệt của ZCKJ404 là nó chỉ là phần thân và đầu xoay của công tắc, không bao gồm cần gạt (lever arm). Điều này cho phép người dùng tùy chỉnh và gắn thêm các loại cần gạt phù hợp với ứng dụng cụ thể của mình. ZCKJ404 được thiết kế để hoạt động tin cậy trong các môi trường công nghiệp khắc nghiệt, cung cấp khả năng phát hiện vị trí chính xác cho máy móc và hệ thống tự động hóa.

2. Đặc trưng nổi bật

Thân công tắc hành trình ZCKJ404 sở hữu những đặc điểm giúp nó trở thành một lựa chọn mạnh mẽ trong ngành công nghiệp:

• Cấu trúc kim loại bền bỉ: Toàn bộ thân được làm từ kim loại (metal body), mang lại độ bền cơ học cao, khả năng chống va đập và chống ăn mòn tuyệt vời, phù hợp cho các môi trường công nghiệp nặng.
• Đầu xoay lò xo phản hồi: Đi kèm với đầu xoay có lò xo phản hồi (spring return rotary head), cho phép phát hiện chuyển động từ cả hai hướng (trái và phải) và tự động quay về vị trí ban đầu sau khi tác động.
• Bảo vệ vượt trội: Đạt chuẩn IP66 và IK07, nghĩa là chống bụi hoàn toàn, chịu được tia nước mạnh từ mọi hướng và có khả năng chống va đập tốt, đảm bảo hoạt động ổn định ngay cả trong điều kiện môi trường khắc nghiệt.
• Tiếp điểm Snap Action: Cung cấp hoạt động chuyển mạch nhanh và dứt khoát (snap action), giúp giảm thiểu hồ quang và kéo dài tuổi thọ của tiếp điểm.
• Cấu hình tiếp điểm linh hoạt: Bao gồm 2 tiếp điểm chuyển mạch (2 C/O), thường là 1 thường đóng (NC) và 1 thường mở (NO) cho mỗi bộ tiếp điểm, mang lại sự linh hoạt trong việc kết nối mạch điều khiển.
• Kết nối dễ dàng: Sử dụng đầu nối kẹp vít (screw-clamp terminals), cho phép kết nối dây điện một cách chắc chắn và dễ dàng.
• Vật liệu tiếp điểm cao cấp: Các tiếp điểm được làm từ bạc mạ (silver plated contacts), đảm bảo độ dẫn điện tốt và tuổi thọ hoạt động lâu dài.

3. Thông số kỹ thuật chính

Dưới đây là các thông số kỹ thuật tiêu biểu của ZCKJ404 Schneider Telemecanique:

• Loại sản phẩm: Thân công tắc hành trình (Limit switch body)
• Dòng sản phẩm: OsiSense XC Standard, XCKJ series
• Kiểu đầu tác động: Đầu xoay có lò xo phản hồi (Spring return rotary head)
• Vật liệu thân: Kim loại
• Cấu hình tiếp điểm: 2 C/O (2 Change Over)
• Hoạt động tiếp điểm: Snap action
• Đầu vào cáp: 1 lỗ ren cho gland cáp Pg 13.5
• Điện áp cách điện định mức (Ui): 500 V (theo IEC 60947-1), 300 V (theo UL 508 / CSA C22.2 No 14)
• Điện áp xung chịu đựng định mức (Uimp): 6 kV
• Dòng điện hoạt động định mức (Ie): 3 A tại 240 VAC (AC-15, A300); 0.27 A tại 250 VDC (DC-13, Q300)
• Dòng nhiệt quy ước (Ithe): 10 A
• Điện trở tiếp điểm: ≤ 0.25 m$\Omega$
• Tốc độ tác động tối thiểu: 0.01 m/phút
• Tiêu chuẩn bảo vệ (IP/IK Rating): IP66, IK07
• Phạm vi nhiệt độ hoạt động: -25°C đến +70°C
• Kích thước (Rộng x Cao x Sâu): 40 x 102 x 60 mm (xấp xỉ)
• Trọng lượng: Khoảng 0.455 kg
• Tương thích: Dùng với các cần gạt rời XCKJ.

4. Ứng dụng

Với độ bền cao và khả năng vận hành chính xác, ZCKJ404 Schneider Telemecanique được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

• Máy móc và thiết bị công nghiệp: Dùng để phát hiện vị trí của các bộ phận chuyển động, giới hạn hành trình, hoặc xác nhận hoàn thành một chu trình hoạt động trên các máy ép, máy gia công, máy công cụ CNC.
• Hệ thống băng tải và xử lý vật liệu: Giám sát sự hiện diện hoặc vị trí của sản phẩm trên băng chuyền, kiểm soát dòng chảy vật liệu, hoặc kích hoạt các cơ chế dừng khẩn cấp.
• Cửa và cổng tự động: Phát hiện trạng thái đóng/mở của cửa bảo vệ máy, cổng ra vào tự động trong nhà máy, đảm bảo an toàn cho người vận hành.
• Robot và tự động hóa: Cung cấp tín hiệu phản hồi vị trí cho các cánh tay robot, các thiết bị gắp đặt tự động trong các dây chuyền lắp ráp.
• Các ứng dụng ngoài trời hoặc môi trường khắc nghiệt: Nhờ khả năng chống bụi và nước IP66, ZCKJ404 phù hợp với các ứng dụng có điều kiện môi trường khó khăn như nhà máy thép, xi măng, hoặc các khu vực ẩm ướt.
• Hệ thống an toàn máy móc: Được tích hợp vào các mạch an toàn để đảm bảo máy móc chỉ hoạt động khi các điều kiện an toàn (ví dụ: cửa đóng, bộ phận ở đúng vị trí) được thỏa mãn.
