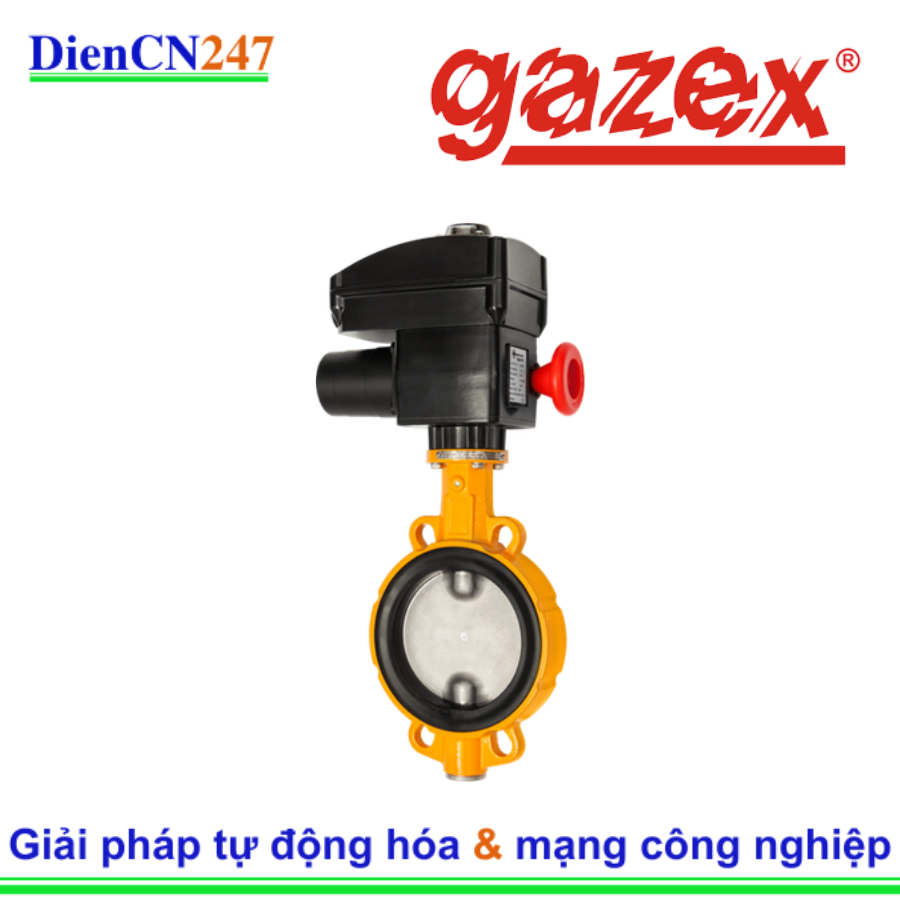

1. Giới thiệu Van Bướm Ngắt Khí ZM/DN125

Van ZM/DN125 thuộc dòng van bướm ngắt khí (ZM) của GAZEX. Mã hiệu DN125 chỉ ra rằng van có đường kính danh nghĩa 125 mm, thích hợp cho các đường ống dẫn khí có tiết diện lớn.

Van ZM được cấu tạo từ một cánh bướm (throttle) nằm giữa hai mặt bích và một bộ truyền động điện (electric actuator) sử dụng nguồn 230 V AC. Van ZM/DN125 là một phần không thể thiếu của Hệ thống Ngắt Khí Tự động (Automatic Shut-Off System), được thiết kế để phản ứng nhanh chóng và hiệu quả khi module điều khiển khí phát hiện nồng độ khí nguy hiểm.

2. Đặc trưng và Ưu điểm Kỹ thuật

Van ZM/DN125 được tối ưu hóa cho các hệ thống khí công nghiệp lớn, mang lại nhiều lợi thế so với các loại van bi truyền thống:

• Thiết kế Nhỏ gọn và Nhẹ: So với van bi có cùng đường kính, van ZM có trọng lượng nhẹ hơn đáng kể (ví dụ: van DN150 chỉ nặng 15 kg), giúp đơn giản hóa việc vận chuyển và lắp đặt.
• Lắp đặt Dễ dàng: Van có cấu trúc không mặt bích (flangeless), lắp đặt kiểu kẹp giữa hai mặt bích (interlocking throttle), giúp việc lắp ráp trở nên nhanh chóng và dễ dàng.
• Độ Sụt Áp Thấp: Thiết kế cánh bướm giúp duy trì lưu lượng khí tốt, tạo ra sụt áp suất không đáng kể và ít gây nhiễu loạn dòng chảy.
• Đóng/Mở Nhanh: Được trang bị bộ truyền động điện 230 V AC mạnh mẽ, cho phép thời gian đóng van nhanh (thường dưới 12 giaˆy), đảm bảo ngắt nguồn cung cấp khí kịp thời trong tình huống khẩn cấp.
• Không Yêu cầu Bảo trì: Thiết bị được thiết kế cho hoạt động lâu dài và ổn định, không có yêu cầu bảo trì trong suốt vòng đời.
• Tính Linh hoạt: Cho phép lắp đặt theo mọi hướng và xử lý dòng chảy khí theo mọi chiều, tăng tính linh hoạt khi thiết kế hệ thống đường ống.

3. Thông số Kỹ thuật Chính

• Đường kính Danh nghĩa: DN125
• Áp suất Danh định (Tiêu chuẩn): 1,0 MPa (10 bar). Các phiên bản tùy chọn có thể đạt 1,6 MPa.
• Kết nối: Kiểu Kołnierzowe (Flanged - Mặt bích).
• Truyền động: Điện (230 V AC), có thể đóng/mở thủ công bằng tay quay.
• Thời gian Đóng: Dưới 12 giaˆy (tùy thuộc vào bộ truyền động).
• Khí Tương thích: Khí tự nhiên, Biogas, Hydrogen, Amoniac và Propane-butane (tùy phiên bản).

4. Ứng dụng Thực tiễn

Van ZM/DN125 của GAZEX là giải pháp lý tưởng cho các ứng dụng công nghiệp và thương mại quy mô lớn, nơi cần kiểm soát dòng khí áp suất cao và lưu lượng lớn:

• Phòng Lò hơi Công suất lớn: Đảm bảo ngắt nguồn cấp khí chính ngay lập tức cho các lò hơi công nghiệp lớn khi phát hiện rò rỉ khí độc hoặc khí cháy nổ.
• Hệ thống Khí Công nghiệp: Lắp đặt tại các điểm kiểm soát chính trong mạng lưới cung cấp khí quy mô lớn, bao gồm các nhà máy hóa chất và sản xuất.
• Điểm Đo lường và Điều áp Khí: Sử dụng tại các trạm giảm áp và đo lường khí bên ngoài để cung cấp khả năng ngắt khẩn cấp.
• Ứng dụng Biogas: Có sẵn các mô hình ZM/DN125-BIO được thiết kế đặc biệt để xử lý Biogas trong các hệ thống đồng phát điện (cogeneration) tại các nhà máy xử lý nước thải hoặc bãi rác
