Mô tả sản phẩm

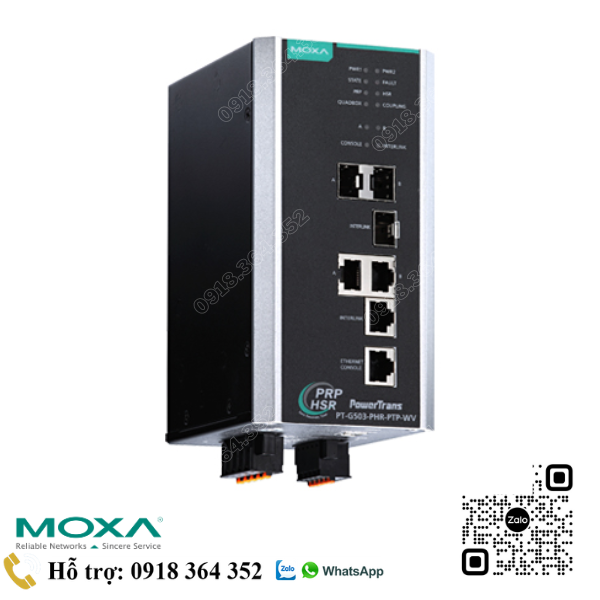

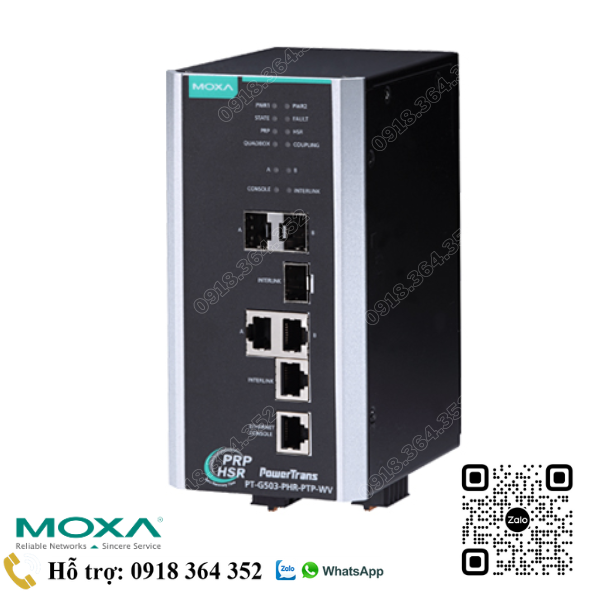

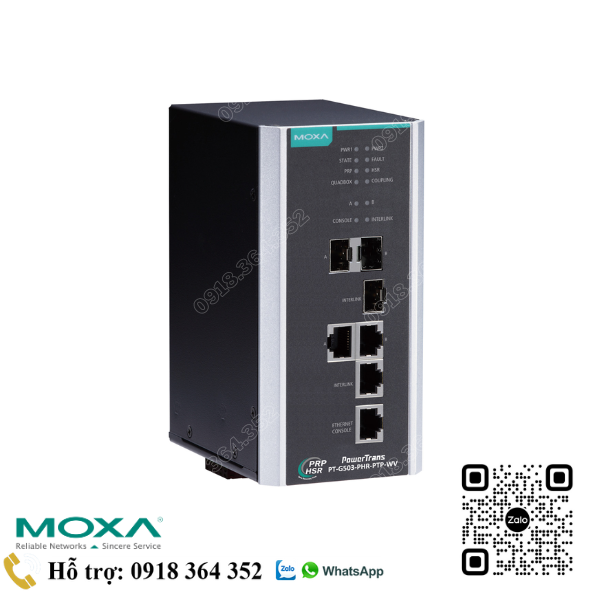

Bộ Redbox Moxa PT-G503-PHR-PTP-WV(HV)

PT-G503-PHR-PTP-WV(HV) là bộ Redbox được quản lý toàn bộ theo tiêu chuẩn IEC 61850-3 và IEC 62439-3, với 3 cổng 10/100/1000BaseT(X) hoặc cổng 100/1000Base SFP, 1 cổng Ethernet console 10/100/1000BaseT(X), 1 nguồn cấp điện kép cách điện (24/48 VDC) cho mã  PT-G503-PHR-PTP-WV và 110/220 VDC/VAC cho mã PT-G503-PHR-PTP-HV, nhiệt độ hoạt động từ -40 đến 85°C.

  • Tuân thủ tiêu chuẩn IEC 61850-3, IEEE1613 (trạm biến áp)
  • Tuân thủ Điều khoản 4 (PRP) và Điều khoản 5 (HSR) theo tiêu chuẩn IEC 62439-3
  • Hỗ trợ khớp nối PRP/HSR và tính năng QuadBox
  • Dự trữ bảng điều khiển Ethernet để truy cập cục bộ
  • Máy chủ MMS dựa trên mô hình chuyển đổi IEC 61850-90-4 được tích hợp sẵn cho SCADA nguồn
  • Hỗ trợ PTP IEEE 1588v2 dựa trên phần cứng
  • Chuẩn bị thiết kế của bạn để phát triển hệ thống tuân thủ NERC CIP
  • Dải nguồn phổ dụng 24/48 VDC (PT-G503-PHR-PTP-WV) hoặc 110/220 VDC/VAC (PT-G503-PHR-PTP-HV), đầu vào nguồn dự phòng cách ly
  • Phạm vi nhiệt độ hoạt động -40 ~ 85oC

Các bộ Redbox thuộc dòng PT-G503-PHR-PTP (RedBoxes) tuân thủ các giao thức dự trữ chuẩn mới nhất cho các mạng tự động hóa công nghiệp, IEC 62439-3 Điều 4 (Giao thức Dự phòng Song song, PRP) và IEC 62439-3 Điều 5 (Dự trữ Liên tục Có sẵn, HSR). PRP/HSR đảm bảo sự khả dụng hệ thống và tính toàn vẹn dữ liệu cao nhất cho các ứng dụng quan trọng."

Tải tài liệu PT-G503-PHR-PTP-WV(HV):

NAMETYPEVERSION

Manual for PT-G503 Series

2.4 MB
Manualv1.1

Datasheet for PT-G503 Series

925.8 KB
Datasheetv1.2

QIG for PT-G503 Series

1.3 MB
QIGv2.3

Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches

558.3 KB
Tech Notev1.0

2D CAD for PT-G503-PTP

73.7 KB
2D CAD

Thông số kỹ thuật bộ RedBox PT-G503-PHR-PTP-WV(HV) Moxa

công nghệ

tiêu chuẩn

IEEE 802.3 10BaseT
IEEE 802.3u 100BaseT(X) và 100BaseFX
IEEE 802.3ab 1000BaseT(X)
IEEE 802.3z 1000BaseX

giao thức

PRP/HSR, SNMPv1/v2c/v3, Máy khách DHCP, BootP, SNTP, SMTP, RARP, RMON, HTTP, Telnet, Syslog, LLDP, IPv6, Thông báo SNMP, Máy khách/Máy chủ NTP

MIB

IEC 62439-3 MIB

giao diện

mạng Ethernet tốc độ cao

3 cổng x 10/100/1000BaseT(X) hoặc cổng kết hợp 100/1000BaseSFP

cổng điều khiển

Bảng điều khiển Ethernet (10/100/1000 Mbps RJ45),
bảng điều khiển nối tiếp USB (đầu nối Loại B)

cổng lưu trữ

Bộ lưu trữ USB (Đầu nối loại A ABC-02-USB)

cái nút

nút reset

liên hệ báo động

1 đầu ra rơle, công suất hiện tại 1 A @ 24 VDC

đầu vào kỹ thuật số

1 đầu vào (cùng mặt đất), cách ly điện với thiết bị điện tử

+13~+30V trạng thái "1"

-30~+3V trạng thái "0"

Dòng điện đầu vào tối đa 8mA

Màn hình LED hệ thống

PWR1, PWR2, TRẠNG THÁI, LỖI, PRP, HSR, QUADBOX, KHỚP NỐI

Màn hình LED cổng

A, B, CONSOLE ETHERNET, LIÊN KẾT

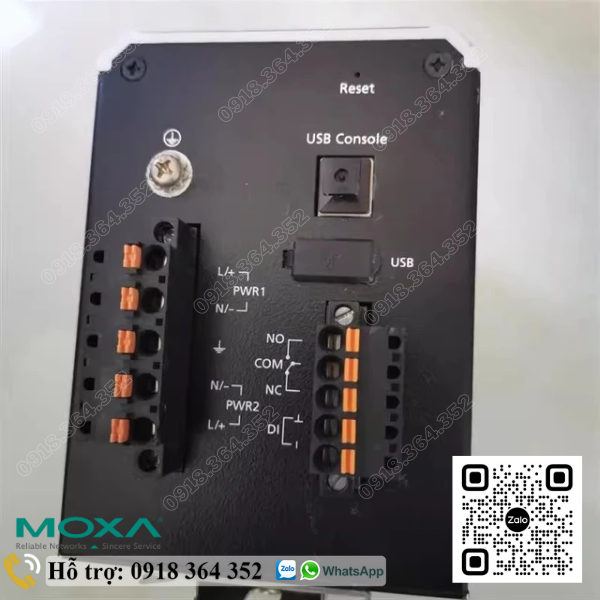

Nguồn cấp

điện áp đầu vào

PT-G503-PHR-PTP-WV: 24/48 VDC (18-72 VDC)

PT-G503-PHR-PTP-HV: 110/220 VDC/VAC (88-300 VDC, 85-264 VAC)

đầu vào hiện tại

Tối đa 0,660/0,360 A@24/48 VDC

Tối đa 0,150/0,080A@110/220VDC

Tối đa 0,260/0,170 A @ 110/220 VAC

Bảo vệ quá dòng

Đúng

sự liên quan

Khối thiết bị đầu cuối 5 chân

Bảo vệ phân cực ngược

Đúng

cơ khí

nhà ở

Cấp bảo vệ IP40

kích cỡ

80x160x110mm

cân nặng

1210g

Cài đặt

Lắp đặt đường ray DIN

môi trường

Nhiệt độ hoạt động

-4085oC

Nhiệt độ bảo quản

-4085oC

độ ẩm tương đối

5-95% (không ngưng tụ)

Tiêu chuẩn và chứng nhận


Mạng tự động hóa có tính sẵn sàng cao

IEC 62439-3

sự an toàn

UL 508 (đang chờ xử lý)

EMI

FCC Phần 15 Phần phụ B Loại A, EN 55022 Loại A

tự động hóa năng lượng

IEC 61850-3, IEEE 1613

vận tải đường sắt

EN 50121-4

bảo đảm

Thời hạn bảo hành

1-5 năm (Tùy chọn)

chi tiết

Chính sách bảo hành sn phẩm MOXA

Tải tài liệu liên quan đển lĩnh vực trạm biến áp: Link
