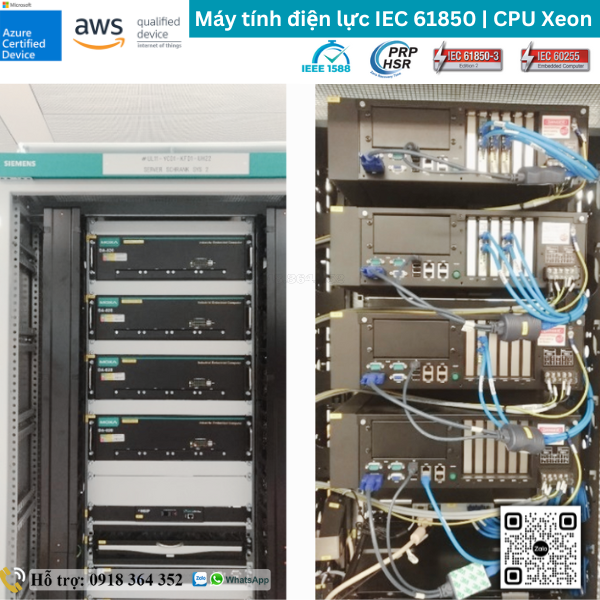

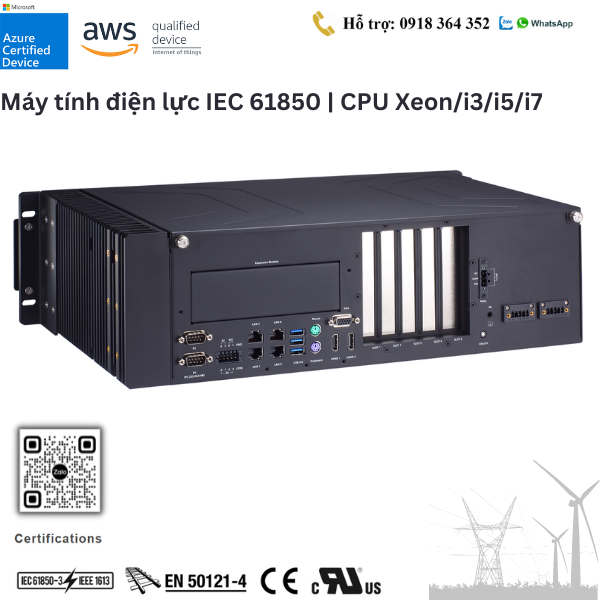

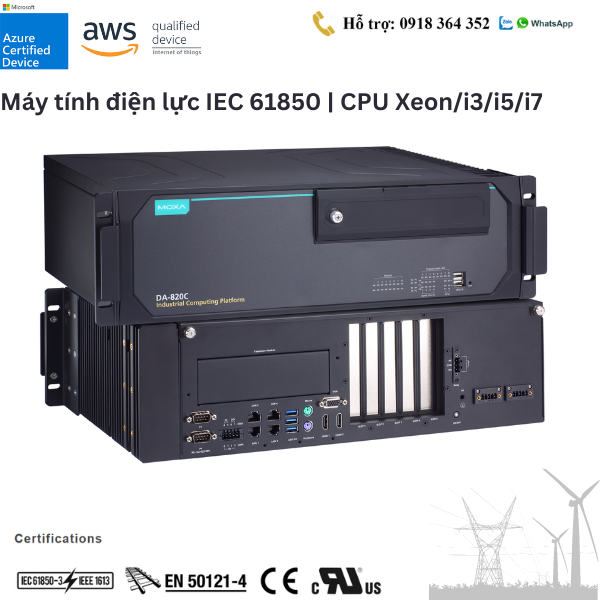

Giới thiệu Máy tính điện lực DA-820C dành cho trạm biến áp

DA-820C là một máy tính công nghiệp 3U chuyên dụng cho trạm biến áp với tiêu chuẩn IEC 61850 đáng tin cậy và mạnh mẽ, được trang bị bộ vi xử lý Intel® Core™ i3/i5/i7 hoặc Intel® Xeon® thế hệ thứ 7. Sản phẩm này đi kèm với một loạt tính năng ấn tượng như 3 cổng hiển thị (bao gồm HDMI x 2 và VGA x 1), 6 cổng USB, 4 cổng LAN gigabit, hai cổng nối tiếp RS-232/422/485 3 trong 1, 6 cổng DI và 2 cổng DO. Đặc biệt, DA-820C còn được trang bị 4 khe cắm HDD/SSD 2,5” có khả năng tráo đổi nhanh, hỗ trợ chức năng Intel® RST RAID 0/1/5/10 và đồng bộ hóa thời gian PTP/IRIG-B.

Các tiêu chuẩn IEC mà PC điện lực cần có:

Sản phẩm DA-820C tuân thủ các tiêu chuẩn quan trọng như IEC-61850-3, IEEE 1613, IEC 60255 và EN50121-4, đảm bảo hoạt động ổn định và đáng tin cậy cho các ứng dụng điện lực, khu vực có mật độ máy biến áp dày đặt

IEC 60255, một trong những tiêu chuẩn phổ biến nhất trong bảo vệ rơle điện, được tuân thủ một cách nghiêm ngặt, đảm bảo DA-820C là một phần không thể thiếu trong hệ thống tự động hóa trạm biến áp mạnh mẽ và đáng tin cậy.

Sự tuân thủ EN 50121-4 cũng đảm bảo rằng DA-820C có khả năng cung cấp hiệu suất ổn định và đáng tin cậy trong các ứng dụng đường sắt, bao gồm hệ thống SCADA của trạm, phòng chống thảm họa bên đường, lực kéo, hệ thống tín hiệu và an toàn. Điều này giúp bạn có cái nhìn tổng quan về hệ thống thông minh trong thiết lập đường sắt của mình.

Phần mềm giám sát nút mạng dành cho máy tính và switch điện lực IEC 61850 MXViewone (Power).

Bài viết: Mở rộng khả năng giám sát khi mạng của bạn mở rộng với Moxa MxView One

Chức năng giám sát chủ động

Moxa đã phát triển một tiện ích giám sát chủ động nhỏ gọn và dễ sử dụng, có sẵn trên nhiều máy tính Moxa để theo dõi các thông số hệ thống quan trọng. Bạn có thể dễ dàng kiểm tra giá trị hiện tại của các thành phần chính bằng cách nhấp vào biểu tượng tương ứng trong giao diện người dùng dựa trên Windows. Các chỉ báo bộ phận chính (KPI) mà người dùng tự đặt ra được sử dụng để giám sát sức khỏe của máy tính. Khi các KPI này vượt quá ngưỡng đặt trước, hệ thống sẽ tự động kích hoạt cảnh báo bằng hình ảnh và/hoặc âm thanh thông qua rơle và SNMP. Điều này giúp người vận hành dễ dàng duyệt qua các nhiệm vụ bảo trì dự đoán và tránh thời gian ngừng hoạt động của hệ thống.

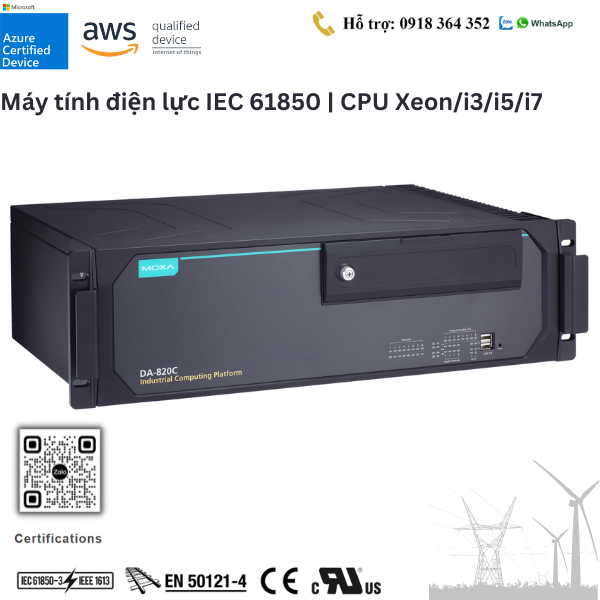

Giao diện mặt trước

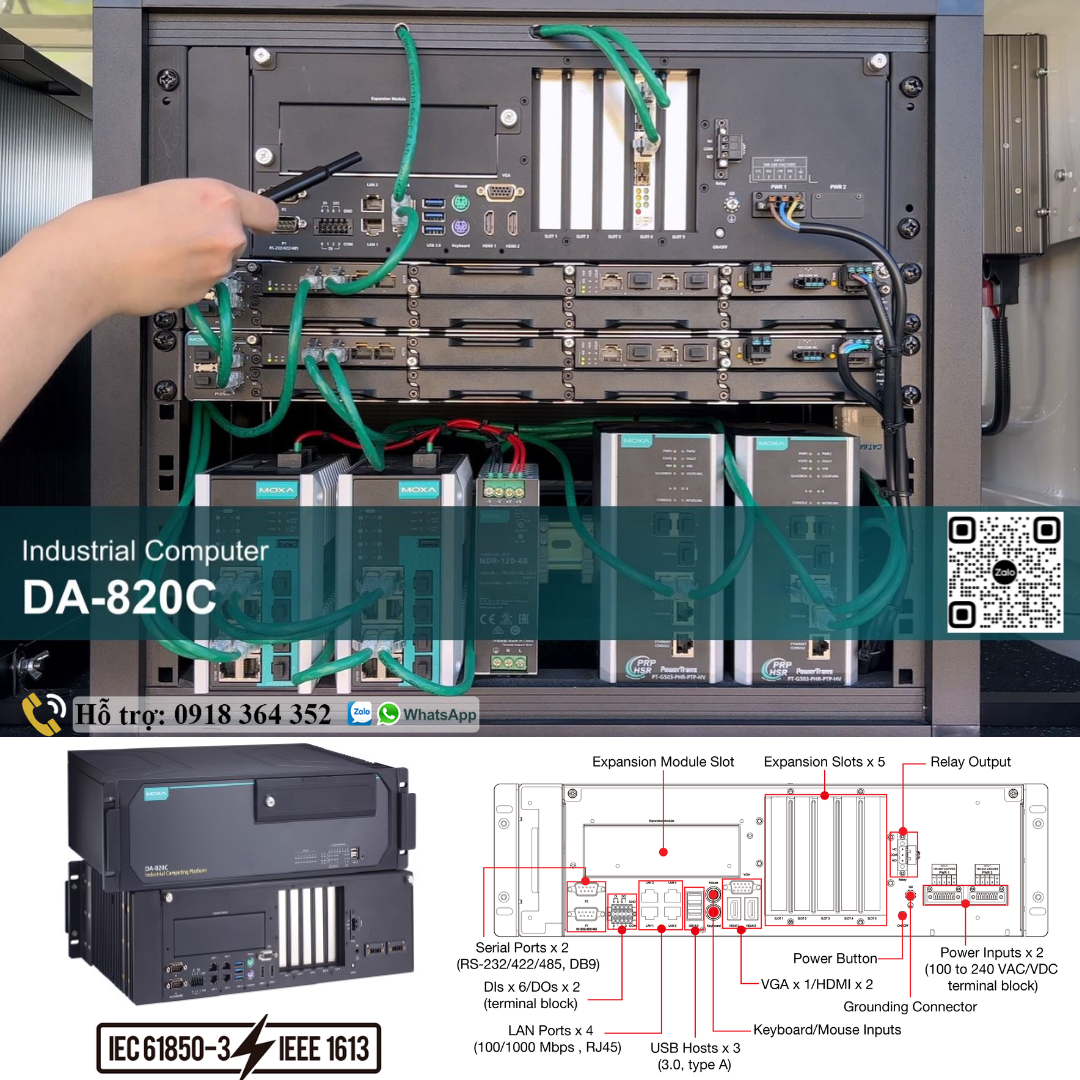

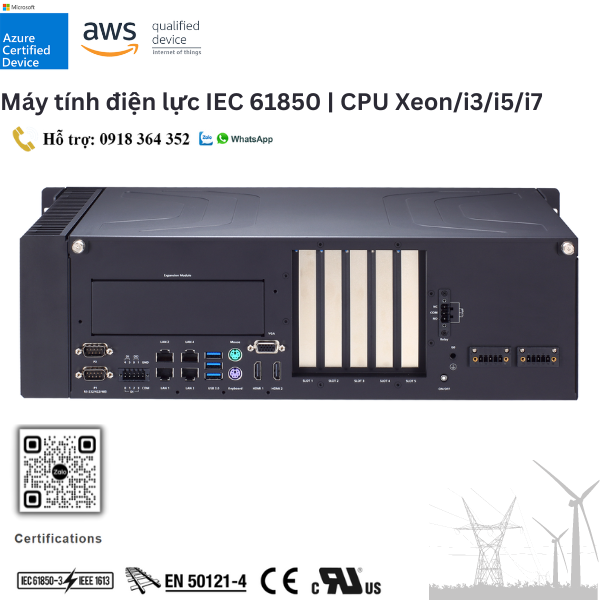

Giao diện mặt sau

Thông số kỹ thuật:

• CPU

  Intel® Xeon® Processor E3-1505M v6 (8M Cache, 3.00 GHz)
  Intel® Xeon® Processor E3-1505L v6 (8M Cache, 2.20 GHz)
  Intel® Core™ i7-7820EQ Processor (8M Cache, up to 3.70 GHz)
  Intel® Core™ i5-7442EQ Processor (6M Cache, up to 2.90 GHz)
  Intel® Core™ i3-7102E Processor (3M Cache, 2.10 GHz)

• System Memory Slot

  SODIMM DDR4 slots x 2

• DRAM

  64 GB max. capacity (SODIMM x 2, each supporting 2400 MHz and 32 GB maximum per module)
  ECC RAM only supports i3 CPU and Xeon CPU models

• Graphics Controller

  Intel® Xeon® E3-1505MV6: Intel® HD Graphics P630
  Intel® Xeon® E3-1505LV6: Intel® HD Graphics P630
  Intel® Core™ i7-7820EQ: Intel® HD Graphics 630
  Intel® Core™ i5-7442EQ: Intel® HD Graphics 630
  Intel® Core™ i3-7102E: Intel® HD Graphics 630

• Storage Slot

  2.5-inch HDD/SSD slots x 4
  mSATA slots x 1, internal mini-PCIe socket

• Supported OS

  Windows 10 IoT Enterprise LTSC 2021 64-bit
  Windows 10 IoT Enterprise LTSC 2019 64-bit
  Linux Debian 11
  Linux Debian 9
  Linux drivers can be downloaded from
  https://docs.moxa.online/mil/manuals/

• MMS

  IEC 61850-90-4 MMS Server for power SCADA
  IEC 61850-90-4 MMS ICD file

Computer Interface

• Ethernet Ports

  Auto-sensing 10/100/1000 Mbps ports (RJ45 connector) x 4

• Serial Ports

  RS-232/422/485 ports x 2, software selectable (DB9 male)

• Digital Input

  DIs x 6

• Digital Output

  DOs x 2

• USB 2.0

  USB 2.0 hosts x 3, type-A connectors
  2 ports on the front panel, 1 port inside the computer

• USB 3.0

  USB 3.0 hosts x 3, type-A connectors
  3 ports on the rear panel

• Expansion Slots

  PCIe x16 slot x 1
  PCIe x4 slots x 1
  PCIe x1 slots x 2
  PCI slots x 1

• Video Output

  HDMI x 2, HDMI connector (type A)
  VGA x 1, 15-pin D-sub connector (female)

• Time Synchronization

  PTP, IRIG-B (with an expansion module)

• TPM

  TPM v2.0

• Secure Boot

  UEFI

LED Indicators

• System

  Power x 1
  Storage x 1
  Programmable x 8

• Serial

  2 per port (Tx, Rx)

• LAN

  8 per port (10/100/1000 Mbps)

Serial Interface

• Baudrate

  300 bps to 115.2 kbps

• Connector

  DB9 male

• ESD

  8 kV (level 4)

• Isolation

  2 kV

• Serial Standards

  RS-232/422/485

• Surge

  2 kV

Serial Signals

• RS-232

  TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

• RS-422

  Tx+, Tx-, Rx+, Rx-, GND

• RS-485-2w

  Data+, Data-, GND

• RS-485-4w

  Tx+, Tx-, Rx+, Rx-, GND

Digital Inputs

• Digital Input Channels

  DIs x 6

• Voltage

  0 to 30 VDC at 25 Hz

• Wet Contact (DI to COM)

  On: 10 to 30 VDC

Digital Outputs

• Digital Output Channels

  DOs x 2

• Current Rating

  Max. 200 mA per channel

• Voltage

  24 to 30 VDC

• I/O Type

  Sink

Power Parameters

• Input Current

  100 to 240 VAC, 50/60 Hz, 1.15 A (max)
  100 to 240 VDC, 1.15 A (max)

• Input Voltage

  100 to 240 VAC
  100 to 240 VDC

• Power Button

  Reset button (front panel)
  ON/OFF (rear panel)

Physical Characteristics

• Housing

  Metal

• Dimensions (without ears)

  440 x 132.8 x 281.4 mm (17.3 x 5.2 x 11.1 in)

• Weight

  14,000 g (31.11 lb)

• Installation

  19-inch rack mounting

Environmental Limits

• Operating Temperature

  Standard Models: -25 to 55°C (-13 to 131°F)
  Wide Temp. Models: -40 to 70°C (-40 to 158°F)

• Storage Temperature (package included)

  -40 to 85°C (-40 to 185°F)

• Ambient Relative Humidity

  5 to 95% (non-condensing)

Standards and Certifications

• EMC

  EN 61000-6-2/-6-4
  EN 55032/35

• EMI

  CISPR 32, FCC Part 15B Class A

• EMS

  IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
  IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
  IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
  IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
  IEC 61000-4-6 CS: 10 V
  IEC 61000-4-8: 20 A/m
  IEC 61000-4-11

• Power Substation

  IEC 61850-3
  IEEE 1613

• Protection Relay

  IEC 60255

• Safety

  IEC 60950-1
  IEC 62368-1
  UL 62368-1

• Shock

  IEC 61850-3 Edition 2.0, IEC 60068-2-27, IEC 60255-21-2

Declaration

• Green Product

  RoHS, CRoHS, WEEE

MTBF

• Time

  325,730 hrs

• Standards

  Telcordia SR332
